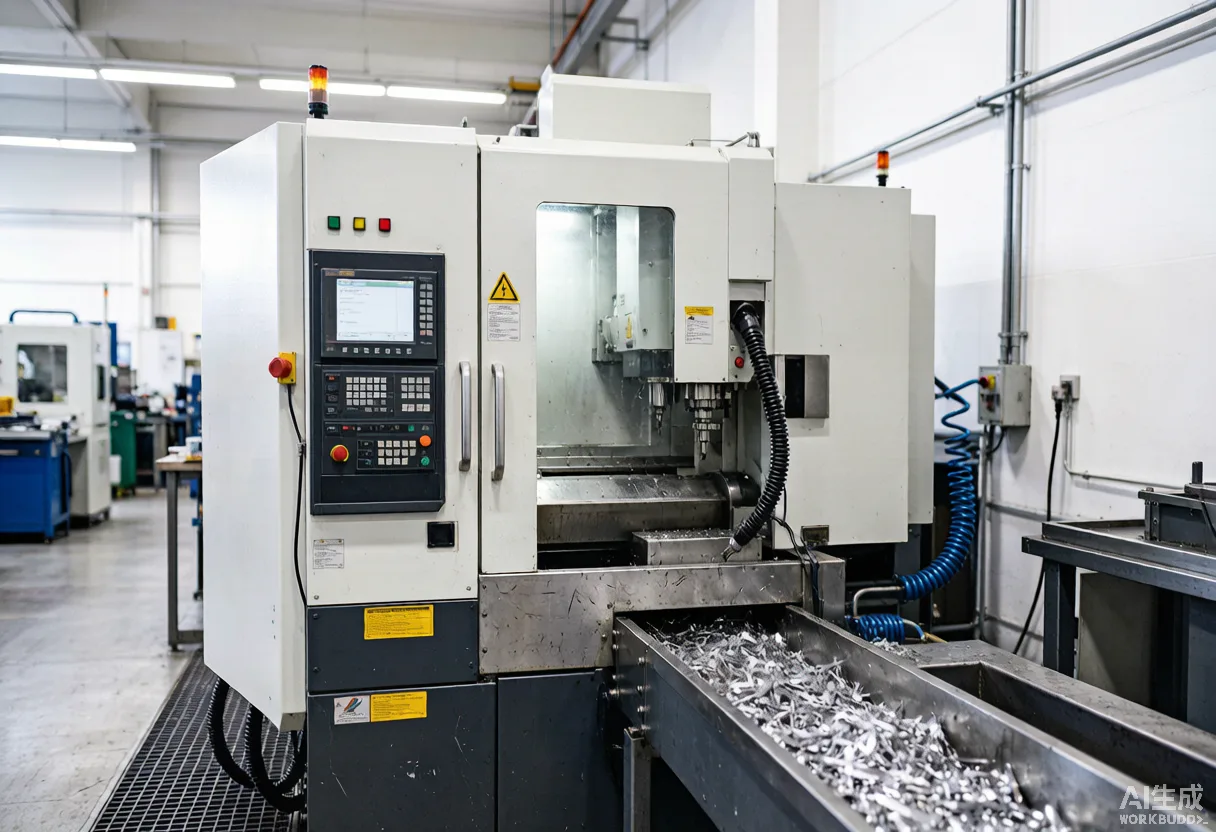

Der Genauigkeitsführer der GA-Baureihe: 0,0024 mm Wiederholgenauigkeit und eine 30.000 min⁻¹ HSK-E40 Spindel, gebaut für Hochgeschwindigkeits-Leichtschnitt und sonst nichts.
Was wir werben, ist das, was wir zu unterschreiben bereit sind.
Die unten stehenden Spezifikationen werden exakt so veröffentlicht, wie sie im technischen Vertrag stehen — nicht so, wie sie in einer Broschüre stehen.
Drei Dinge, die dieses Modell besser kann als die Alternativen — und die Zahlen dahinter.
Ein menschliches Haar ist etwa 0,07 mm dick. Teilt man es der Länge nach in dreißig, hat man diese Zahl. Sie bedeutet, dass die Maschine immer wieder auf denselben Punkt zurückkehrt, tausendfach, innerhalb dieses Bandes. Die Positioniergenauigkeit beträgt 0,003 mm. Beides sind Vertragswerte.
Die höchste Spindeldrehzahl der GA-Baureihe. Bei mikrokleinen Werkzeugen ist die Schnittgeschwindigkeit das Einzige, was einen brauchbaren Span erzeugt — und HSK E40 hält den Rundlauffehler bei 30.000 min⁻¹ kontrolliert.
Werkzeugwechsel in 1,8 Sekunden, 24-Werkzeug-Magazin, 36.000 mm/min Eilgang. Beachten Sie die Eilgang-Zahl: Bei diesem Modell 36.000 mm/min, nicht die 48.000 mm/min, die einige unserer anderen Maschinen haben.
| Parameter | Wert | Basis |
|---|---|---|
| Positioniergenauigkeit | 0,003 mm | Gemäß unterzeichnetem technischem Vertrag verifiziert |
| Wiederholgenauigkeit | 0,0024 mm | Gemäß unterzeichnetem technischem Vertrag verifiziert |
| Verfahrweg X / Y / Z | 700 × 500 × 300 mm | Gemäß unterzeichnetem technischem Vertrag verifiziert |
| Spindelaufnahme / Drehzahl | HSK E40, 30.000 min⁻¹ | Gemäß unterzeichnetem technischem Vertrag verifiziert |
| Spindleistung | 8,5 / 12,75 kW | Gemäß unterzeichnetem technischem Vertrag verifiziert |
| Spindeldrehmoment | 8,1 / 12,15 N·m | Gemäß unterzeichnetem technischem Vertrag verifiziert |
| Eilgang, 3 Achsen | 36.000 mm/min | Gemäß unterzeichnetem technischem Vertrag verifiziert |
| Werkzeugmagazin | 24 Werkzeuge oder mehr | Gemäß unterzeichnetem technischem Vertrag verifiziert |
| Werkzeugwechselzeit | 1,8 s | Gemäß unterzeichnetem technischem Vertrag verifiziert |
| Tischgröße | 650 × 500 mm | Gemäß unterzeichnetem technischem Vertrag verifiziert |
| Max. Tischlast | 200 kg (gleichmäßig verteilt) | Gemäß unterzeichnetem technischem Vertrag verifiziert |
| Maschinengewicht | 6.000 kg | Gemäß unterzeichnetem technischem Vertrag verifiziert |
| Achsantrieb | Dreibecken-Lineardirektantrieb mit Längenmessstäben | Gemäß unterzeichnetem technischem Vertrag verifiziert |
| Max. Beschleunigung | 1 G | Gemäß unterzeichnetem technischem Vertrag verifiziert |
| Elektrische Auslegung | Störfest ausgelegte Elektrik | Gemäß unterzeichnetem technischem Vertrag verifiziert |
Der schnellste Weg, das Vertrauen eines Ingenieurs zu verlieren, ist, ihm die falsche Maschine zu verkaufen. Daher sagen wir das gleich offen.
Das Spindeldrehmoment beträgt 8,1 / 12,15 N·m. Das ist ein Wert für Hochgeschwindigkeits-Leichtschnitt, und kein Marketing ändert das. Wenn Ihre Arbeit Schruppbearbeitung, große Schnitttiefen oder hohes Materialabtragsvolumen umfasst, lautet die ehrliche Empfehlung die GA-UV1050 oder die GA-UHD500, die mit 147 N·m bzw. 130 N·m Spindeldrehmoment beginnen. Die DV750 macht zwei Dinge außergewöhnlich gut: schnell und genau.
Wo dieses Modell seinen Platz auf dem Hallenboden verdient.
Kern- und Formeinsatzarbeiten, bei denen der Schlichtpass innerhalb weniger Mikrometer landen muss und die Oberfläche direkt polierfähig ist.
Hohe Spindeldrehzahl mit geringer radialer Eingriffstiefe ist der richtige Ansatz für Graphit — und das Genauigkeitsband macht die Elektrode überhaupt erst schnittwürdig.
Kleindiameter-Bohrungen, bei denen 30.000 min⁻¹ und 0,0024 mm Wiederholgenauigkeit darüber entscheiden, ob das Lochbild brauchbar oder Schrott ist.
Senden Sie uns die Zeichnung und Ihr Monatsvolumen. Wir kommen zurück mit einer Maschinenempfehlung, einer Zykluszeit-Schätzung und dem technischen Vertrag für dieses Modell.
