Horizontales Bearbeitungszentrum

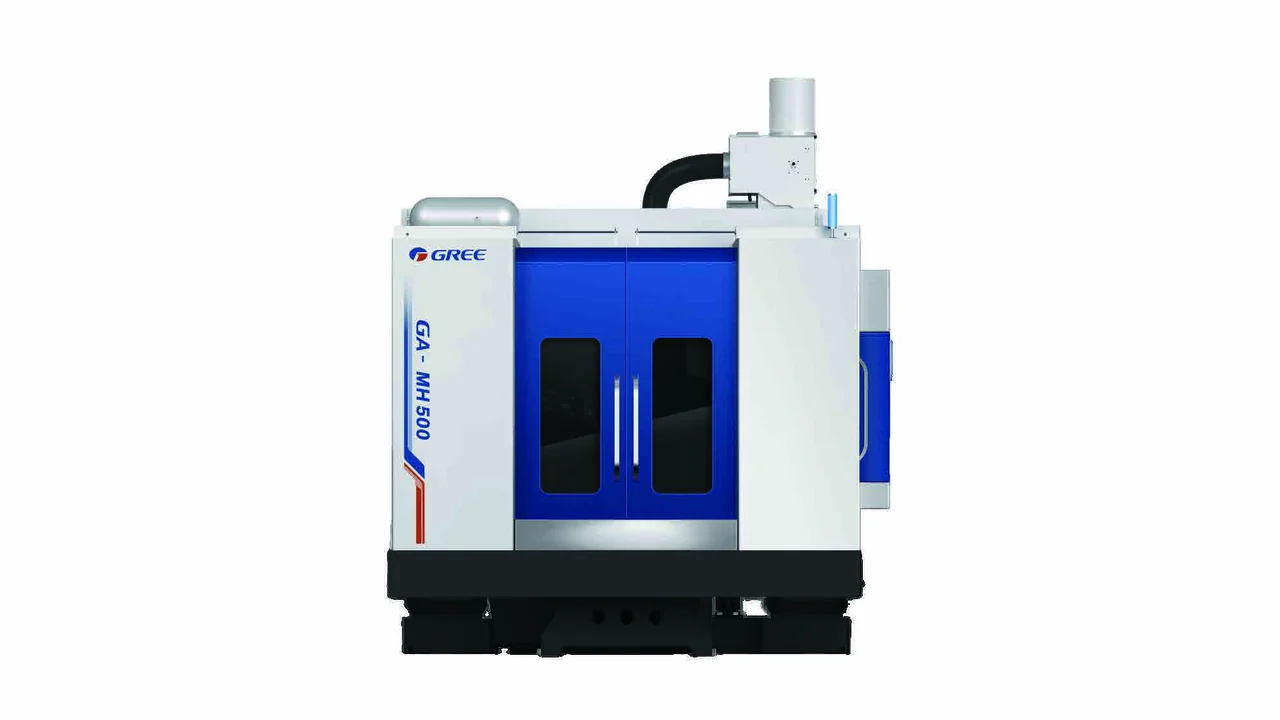

GA-MH500Horizontales Bearbeitungszentrum

Horizontales Bearbeitungszentrum mit 800×600×550 mm Verfahrweg am Rundtisch, 20000 min⁻¹ BBT40-Spindel, 40-Werkzeug-Kettenmagazin (Werkzeugvoreinstellung) und Wälzgetriebe-Rundtisch – ein vielseitiges Zentrum für Automobil, 3C, 5G und Medizintechnik.

Was wir werben, ist das, was wir zu unterschreiben bereit sind.
Die unten stehenden Spezifikationen werden exakt so veröffentlicht, wie sie im technischen Vertrag stehen — nicht so, wie sie in einer Broschüre stehen.

Warum diese Maschine

Die wichtigsten Gründe, warum dieses Modell überzeugt — und die Zahlen dahinter.

Werkzeugvoreinstellung

Das Kettenmagazin lässt Bediener Werkzeuge voreinstellen, ohne die Spindel zu stoppen.

20000 min⁻¹

20000 min⁻¹ BBT40-Spindel

Ausgelegt für Aluminium- und Stahlfamilien gleichermaßen.

Wälzgetriebe-Rundtisch

Robuste 4.-Achs-Indexierung für prismatische Mehrflächen-Teile.

Wichtigste technische Daten

Indikative technische Daten

So lesen Sie die Spalte Basis. “Gemäß unterzeichnetem technischem Vertrag verifiziert” bedeutet, dass die Zahl der Vertragsversion des technischen Vertrags entnommen ist und Zeile für Zeile dagegen geprüft werden kann. “Vorbehaltlich des endgültigen technischen Vertrags” bedeutet, dass die Zahl auf Broschürenniveau liegt und keine vertragliche Zusicherung darstellt.

Parameter	Wert	Basis
Tischgröße (mm)	500×500	Vorbehaltlich des endgültigen technischen Vertrags
Max. Tischlast (kg)	800	Vorbehaltlich des endgültigen technischen Vertrags
Verfahrweg X / Y / Z (mm)	800 × 600 × 550	Vorbehaltlich des endgültigen technischen Vertrags
Max. Schwingdurchmesser (mm)	1200	Vorbehaltlich des endgültigen technischen Vertrags
Spindeldrehzahl	20000 min⁻¹	Vorbehaltlich des endgültigen technischen Vertrags
Spindelaufnahme	BBT40	Vorbehaltlich des endgültigen technischen Vertrags
Spindleistung	20 kW	Vorbehaltlich des endgültigen technischen Vertrags
Spindeldrehmoment (N·m, cont./max)	28/39	Vorbehaltlich des endgültigen technischen Vertrags
Eilgang	48 / 48 / 36 m/min	Vorbehaltlich des endgültigen technischen Vertrags
Werkzeugmagazin	40-Werkzeug-Kettenmagazin	Vorbehaltlich des endgültigen technischen Vertrags
Maschinengewicht (kg)	2884	Vorbehaltlich des endgültigen technischen Vertrags

Die technischen Daten stammen aus der Gree-technischen Vereinbarung 2026 (indikativ; bitte mit dem Vertrieb für Ihren Anwendungsfall bestätigen).

Typische Anwendungen

Wo dieses Modell seinen Platz auf dem Hallenboden verdient.

Welche Branchen nutzen die MH500?

Automobil, 3C-Elektronik, 5G und Medizin – überall dort, wo prismatische Metallteile in Serie gefertigt werden.

Welchen Nutzen bringt das Kettenmagazin?

Hohe Kapazität plus Werkzeugvoreinstellung ermöglicht lange unbeaufsichtigte Läufe mit schnellem Werkzeugwechsel.

Wie unterscheidet sie sich von der UHD500?

Die MH500 ist das universelle HMC für viele Branchen; die UHD500 ist das Präzisions-HMC für Schruppen und Schlichten mit 0,001°-Indexierung.
